★在電力系統中，電流互感器（CT）是將大電流變成規定的小電流，廣泛應用于一次測量與控制。正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。CTB保護器適用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組，能夠有效的防止因電流互感器二次過壓的事故。



1、RT-CTB-A 適用于一個二次繞組的電流互感器

2、RT-CTB-B 系列適用于2-9個二次繞組的電流互感器

3、RT-CTB-C 系列適用于10-18個二次繞組的電流互感器

4、選型舉例：例如開關柜內電流互感器共有6個二次繞組，則請選擇型號RT-CTB-B6；

　　 例如開關柜內電流互感器共有12個二次繞組，則請選擇型號RT-CTB-C12。

1、電源：交直流100～240V

2、漏電流IL20V：＜5μA

3、導通電壓Uc：160V±10%

4、導通時間Ts：50ms≤Ts≤250ms

5、遙信繼電器接點容量： AC220V/5A

6、保護繼電器接點容量： AC220V/15A

7、使用的CT規格：二次側峰值大于160V

8、保護電流：≥5A

9、工作環境：溫度-20℃～70℃ 濕度≤95%RH

10、復位方式：按壓“復位”按鈕

11、狀態顯示方式：正常時指示燈為綠色 , 故障時指示燈為紅色

12、通信：接口類型RS-485

　　 通信速率9600bps

　　 通信規約MODBUS 規約RTU模式

13、外形尺寸：RT-CTB-A:48×48×92（mm）

　　 RT-CTB-B:154×173×70（mm）

RT-CTB-C：219×173×70（mm）

14、耐壓:2KV 50Hz 1min

15、安裝方式: 鑲嵌式（A型）、固定式（B型，C型）

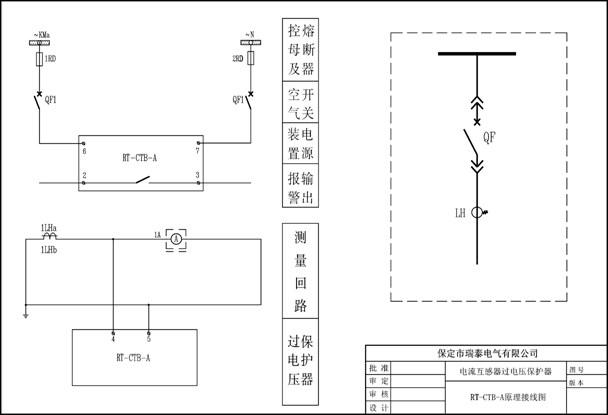

圖1 RT-CTB-A原理接線圖

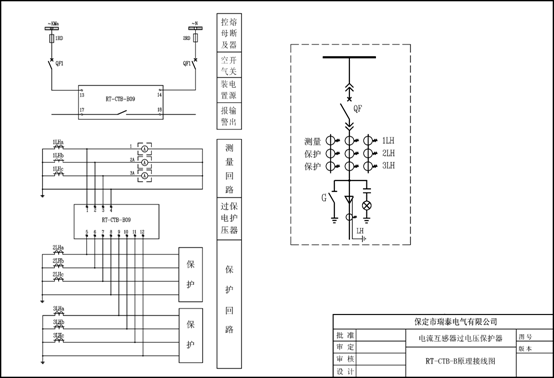

圖2 RT-CTB-B原理接線圖

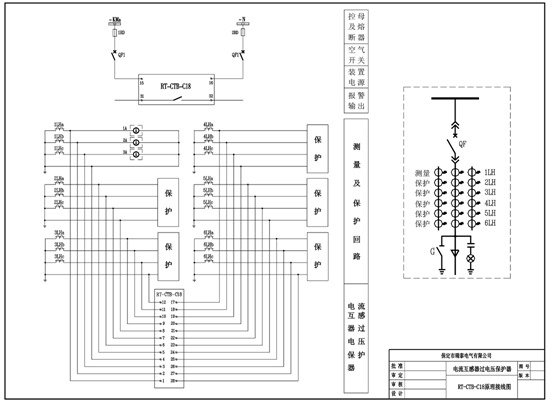

圖3 RT-CTB-C原理接線圖

必須確認引起二次過電壓的故障已經排除后，方可按“復位”，否則將引起再次開路或燒壞保護器。

1、安裝保護器時，應盡量距離CT近些，并且便于巡視。

2、把RT-CTB-X的A（或B、C），N端子并接到CT二次側。

3、如有需要把COM和NC連接到其它裝置上。

4、若保護動作，則面板上紅燈亮。

5、確認故障排除后，按前面板上“復位”按鈕，保護器解除保護，指示燈變綠色，故障消失，保護器再次投入工作。

6、若是在斷電情況下排除故障，則不需操作。掉電后裝置自動復位。

7、訂貨時請告知裝置型號及繞組數量。

8、訂貨時請告知裝置的工作電源。
