RT-BNER變壓器中性點接地電阻柜


一、概述
★隨著城市電網的發展,電纜線路的比例逐年增多,導致對地電容電流的劇增。對于以電纜線路為主的配電網絡,如果采用以中性點不接地方式或中性點經消弧線圈接地方式運行,當發生單相接地故障時,會產生數倍幅值很高的過電壓,容易發展成相間短路,使故障擴大,損壞電器設備,危害系統安全運行。如果采用中性點經小電阻接地方式,則可以降低過電壓倍數到2.5倍以下,使其不會對電器設備造成危害,延長電器設備使用壽命,又可以使繼電器保護設備可靠操作,有選擇地快速切除故障線路。

二、產品簡介
★RT-BNER系列變壓器中性點接地電阻柜標準設備由接地電阻元件、支持絕緣子、絕緣套管、內部連線及柜體組成,適用于50 / 60Hz電壓等級為6~66kV輸配電系統,是用于連結變壓器中性點與大地之間的一種限流保護型電器。安裝中性點接地電阻柜后,當發生非金屬性接地時,流過接地點和中性點的電流比金屬性接地時顯著降低,非故障相電壓上升也顯著降低,有限流降壓作用,避免了線路和設備可能遭受的破壞。它通常用于短時工作制,不考慮長期通過大電流的能力,它的功率和電壓等級視輸配電系統的情況而定。

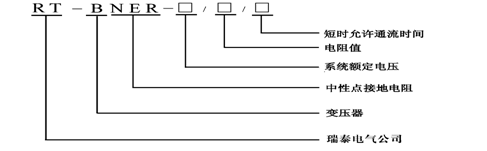

三、選型說明



四、引用標準

DL / T780-2001 配電系統中性點接地電阻器
GB6450 干式電力變壓器
DL / T620-1997 交流電氣裝置的過電壓保護和絕緣配合
GB / T16927-1997 高電壓試驗技術
GB1208-1997 電流互感器
GB4208-1993 外殼防護等級(IP代碼)
IEEE32-1972 中性點接地裝置的技術、術語和試驗
GB311.1-1997 高壓輸配電設備的絕緣配合
DL/T593-2006 高電壓開關設備的共用訂貨技術條件
GB50150-1991 電氣裝置安裝工程電氣設備交接試驗標準

五、產品特點

RT-BNER系列變壓器中性點接地電阻柜采用特種不銹鋼合金材料制造,裝置性能優點如下:
1、電阻材質采用特種不銹鋼或鎳鉻材料。
2、電阻柜柜體材質采用不銹鋼或冷軋板,外形設計美觀大方。
3、電阻抗拉強度高,抗拉強度≥700MPa。
4、電阻率高,電阻率ρ≥1.05,減小電阻元件尺寸。
5、電阻抗氧化能力強,在1000℃高溫下能夠保持良好的抗氧化能力。
6、電阻有較高的阻值穩定性,電阻溫度系數<8.5×10-5Ω/℃。
7、電阻柜阻值誤差<±5%。
8、電阻器溫升為通電時間10S內不超過760℃。
9、電阻元件類型多樣化,包括柵格型、網格型、帶狀型、螺旋繞線型、柱形繞線型等多結構電阻元件。
10、電阻實行規范化、標準化,每種類型的電阻可任意組合,裝配快捷方便。
11、柜體頂部裝有吊環,便于柜體搬運,柜體底部加工接地螺栓,利于外殼保護。
12、電阻柜在元件布局及殼體設計上,重點考慮冷卻氣體流通,保證良好散熱效果,以消除局部高溫點。
